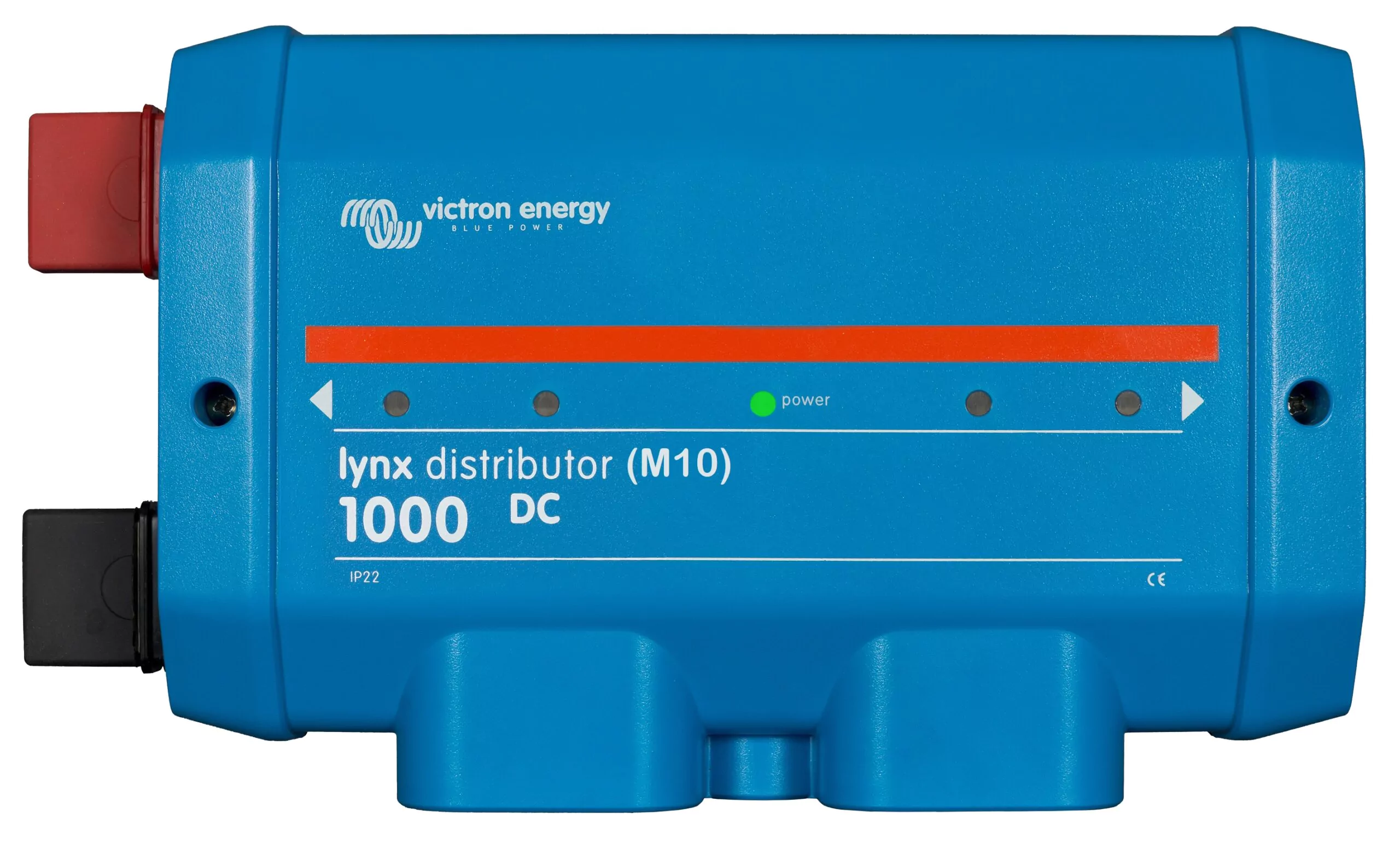

Victron Energy Lynx Distributor M10 LYN060102010
Produkt bestellen
Direkte Lieferung
Zufriedenheit
161,25€ inkl. 0% MwSt.
exkl. MwSt. zzgl. Versandkosten*
Modulare M10-DC-Sammelschiene für 12/24/48 V mit vier abgesicherten Abgängen, Sicherungsüberwachung und bis zu 1.000 A Dauerstrom.
Lieferzeit: 1-7 Werktage
Vorrätig
191,89€ inkl. 19% MwSt.
Artikelnummer: LYN060102010
Zahlungsmethoden
Ihre Vorteile
- Schnelle Lieferzeiten
- Sicherer Zahlungsweg
- 14 Tage Widerrufsrecht
Beschreibung
Victron Energy Lynx Distributor M10 LYN060102010
Sammelschinensystem für + und – mit jeweils 4 Kabelanschlüssen M8.
Erweiterbar durch weitere Lynx Module mit M10 Schraubverbindung
Sicherungshalter für 4 Mega-Fuse Sicherungen, für 12V, 24V und 48V Systeme geeignet.
Strombelastbarkeit: 1000A
Überwachungselektronik mit LED Anzeige (Funktion nur in Kombination mit Lynx BMS)
Abmessungen LxHxT: 290x170x80mm
Zusätzliche Informationen
| Gewicht | 2,3 kg |
|---|---|
| Maße | 19 × 40,5 × 9,5 cm |
Produktsicherheit
Sie haben Fragen?
Produktberatung:
Kontaktieren Sie uns gerne unter:
Tel.: +49 2173 399 37 25
verkauf@german.energy
Service-Zeiten:
Mo-Do: 8-17 Uhr
Fr: 8-14 Uhr
Wann ist der Lynx Distributor M10 sinnvoll?
Der Victron Lynx Distributor M10 ist eine modulare DC-Sammelschiene für 12-, 24- und 48-V-Systeme. Er verteilt hohe DC-Ströme auf vier abgesicherte Stromkreise und zeigt den Zustand jeder Sicherung über eine LED an. Typische Anwendungen sind Batteriespeicher, Offgrid-Systeme, Boote und Fahrzeuge mit mehreren leistungsstarken DC-Verbrauchern oder Ladegeräten.
Der zulässige Spannungsbereich beträgt 9 bis 60 V DC, die Sammelschiene ist für bis zu 1.000 A Dauerstrom ausgelegt. Die tatsächliche Systemauslegung wird jedoch durch Kabel, Sicherungen, Anschlüsse, Batterie und die übrigen Lynx-Komponenten bestimmt.
Wichtig: M10 bezeichnet die Modulverbindung
Bei dieser Ausführung sind die Verbindungen zwischen den Lynx-Modulen als M10 ausgeführt. Die vier Sicherungs- und Kabelanschlüsse im Distributor bleiben M8. Deshalb müssen angrenzende Lynx-Module hinsichtlich ihrer M8- oder M10-Ausführung zusammenpassen.
Sicherungsüberwachung im Lynx-System
Der Distributor enthält vier Plätze für DC-Sicherungen und jeweils eine Status-LED. In Verbindung mit einem Lynx Smart BMS können bis zu vier Lynx Distributors ihren Sicherungs- und Betriebsstatus übertragen. Über ein zusätzlich angebundenes GX-Gerät lassen sich diese Informationen auch im VRM-Portal darstellen. Ein Lynx Shunt VE.Can kann den Distributor mit Strom versorgen, überträgt dessen Sicherungsstatus jedoch nicht.
Häufige Fragen
Sind die M10-Anschlüsse auch die Anschlüsse für Kabel und Sicherungen?
Nein. M10 bezeichnet die Verbindung zwischen den Lynx-Modulen. Kabel- und Sicherungsanschlüsse sind M8.
Welche Systemspannungen werden unterstützt?
Der Lynx Distributor unterstützt 12-, 24- und 48-V-Systeme innerhalb eines zulässigen Bereichs von 9 bis 60 V DC.
Wie viele Stromkreise können abgesichert werden?
Vier positive Abgänge können jeweils separat abgesichert und über die frontseitigen LEDs überwacht werden.
Kann der Sicherungsstatus im VRM-Portal angezeigt werden?
Ja, wenn der Distributor an ein kompatibles Lynx Smart BMS angeschlossen ist und dieses über VE.Can mit einem internetfähigen GX-Gerät verbunden wird.
Kann der Distributor mit einem Lynx Power In kombiniert werden?
Ja, sofern die Module dieselbe M8- beziehungsweise M10-Verbindungsvariante verwenden und das Gesamtsystem korrekt dimensioniert ist.
Handbuch
